Матрица выбора по участку трассы
Если маршрут состоит из нескольких сред, спецификацию собирают по участкам: одно исполнение кабеля не обязано одинаково подходить для улицы, грунта, затопляемой канализации и помещений.

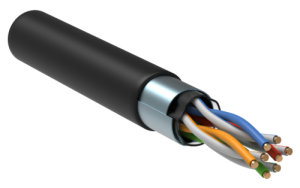

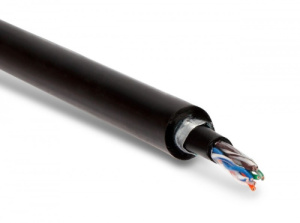

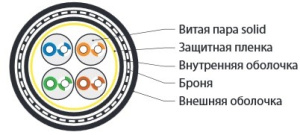

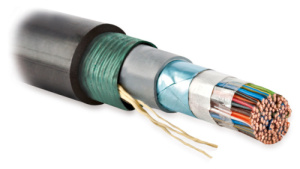

| Участок | Какое исполнение искать | Что проверить до заказа |
|---|---|---|
| Фасад, наружный лоток, ПНД-труба | Наружное исполнение с заявленной УФ-стойкостью оболочки | Назначение, рабочую и монтажную температуры, радиус изгиба, крепёж и условия в трубе |
| Воздушный подвес | Кабель с несущим элементом или допуском к выбранной несущей системе | Пролёт, растягивающее усилие, ветровую и гололёдную нагрузку, уравнивание потенциалов и защиту оборудования на вводах |
| Грунт | Исполнение, для которого производитель прямо разрешает непосредственную укладку в грунте, либо наружный кабель в защитной трубе | Водозащиту, раздавливающую нагрузку, тип грунта, глубину, вводы и ремонтопригодность |
| Канализация с риском затопления | Кабель с продольной влагозащитой или гидрофобным заполнением | Допустимость контакта с водой, гермовводы и герметизацию окончаний |
| Ввод в здание | Переход на кабель для внутренней прокладки с требуемым проектом пожарным исполнением | Точку перехода, маркировку и сертификат артикула; место перехода определяет проект, а не универсальная длина |
Четыре проверки, которые меняют выбор кабеля

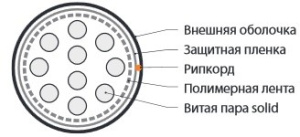

| Параметр | Как принимать решение | Чего не делать |
|---|---|---|
| Категория | Cat 5e — типовой канал до 1 Гбит/с; Cat 6A — типовой выбор для 10GBASE-T на полном 100-метровом канале. Cat 6 может поддерживать 10GBASE-T на меньшей длине при выполнении дополнительных условий | Не выбирать Cat 6 только по числу мегапикселей камеры: важны битрейт, потоки, агрегация и длина канала |
| Проводник | Проверить Cu, максимальное DC-сопротивление при 20 °C и DCR unbalance в документации; готовую линию — приёмочными измерениями | Не считать одно обозначение Cu достаточным доказательством параметров канала |
| Экран | Выбирать U/UTP, F/UTP или S/FTP по электромагнитной обстановке и проекту всей экранированной системы | Не применять фиксированные расстояния для U/UTP и F/UTP или универсальную схему заземления без расчёта |
| PoE | Сопоставить PSE, максимальное потребление PD, всю длину линии, соединения, температуру и групповую прокладку | Не подменять расчёт универсальным сокращённым пределом длины «для улицы» |
Почему в разделе только Cu, без CCA
Для наружных линий и PoE важно удержать DC-сопротивление, его асимметрию и нагрев в допустимых пределах. Омеднённый алюминий обычно создаёт меньший запас по этим параметрам. Поэтому в этом разделе СТ-Групп представлены позиции с медными жилами; материал и электрические характеристики конкретного артикула подтверждаются карточкой и паспортом.
PoE: считать линию, а не только категорию
Максимальная мощность PSE на порту и гарантированная мощность, доступная устройству PD после нормативных потерь, различаются. Число пар ниже относится к указанной максимальной мощности режима.
| Режим | PSE на порту | Доступно PD | Пары питания при максимальной мощности |
|---|---|---|---|
| IEEE 802.3af, Type 1 | до 15,4 Вт | до 12,95 Вт | 2 |
| IEEE 802.3at, Type 2 | до 30 Вт | до 25,5 Вт | 2 |
| IEEE 802.3bt, Type 3 | до 60 Вт | до 51 Вт | 4 |
| IEEE 802.3bt, Type 4 | до 90 Вт | до 71,3 Вт | 4 |
Что передать для расчёта PoE
- Модель и максимальное потребление устройства с обогревом, ИК-подсветкой и приводом PTZ, если они есть.
- Модель, стандарт и доступный бюджет мощности коммутатора или инжектора.
- Длину постоянной линии и патч-кордов, количество соединений и схему трассы.
- Минимальную и максимальную температуру, условия групповой прокладки и предполагаемый артикул кабеля.
Ограничение Ethernet и бюджет PoE проверяют отдельно; рабочую длину задаёт более жёсткое условие. Зимой риск часто связан с ростом потребления камеры при включении обогрева и ИК-подсветки, а не с ростом сопротивления охлаждённой медной жилы.

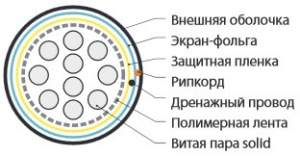

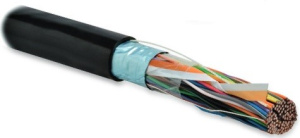

Экран и защита наружной медной линии
Экран работает только в совместимой системе: с экранированными коннекторами, патч-панелями и патч-кордами, непрерывностью экрана и уравниванием потенциалов по проекту. Допустимое соседство с силовыми цепями зависит от мощности, длины параллельного участка, барьеров и кабеленесущей системы — одного универсального расстояния нет.
Для наружной межзданийной медной линии отдельно проектируют уравнивание потенциалов и защиту от импульсных перенапряжений в точках ввода. УЗИП должны быть предназначены для симметричных Ethernet/PoE-линий. Экран кабеля не заменяет УЗИП и систему молниезащиты объекта.
Что СТ-Групп подготовит для проекта
Инженерный отдел сопоставит схему трассы, скорость, PoE-нагрузку и условия среды с паспортами доступных артикулов. Результат — спецификация с позициями, точками перехода и совместимыми альтернативами, а не общий совет «берите уличный кабель».
Отдел продаж проверит возможность регистрации проекта у выбранного вендора и применения проектных условий, если они предусмотрены программой производителя.
Для закупок по 44-ФЗ или 223-ФЗ тендерный отдел проверит характеристики ТЗ, подберёт аналоги и соберёт доступные сертификаты, декларации и паспорта качества по выбранным позициям.

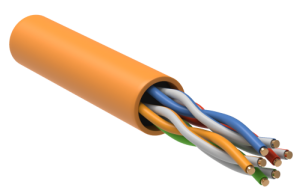

Отдел логистики согласует поставку по Москве с учётом объёма и формата упаковки. В зависимости от артикула доступны бухты 100, 305 и 500 м; для линейки ITK GENERICA — отрез от 1 м. Наличие, допустимую кратность отреза и срок поставки менеджер подтверждает в спецификации.
Нужны внутренние и наружные исполнения в одной закупке? Откройте весь каталог витой пары или передайте схему объекта инженеру.
Нормативные ориентиры для спецификации
Норматив не заменяет паспорт товара и проект объекта. В спецификации проверяют актуальность редакции и применимость документа к конкретному кабелю, каналу и условиям монтажа.
- ГОСТ 35237-2024 — действующие с 01.01.2026 общие технические условия для симметричных кабелей цифровых систем передачи. Он заменил ГОСТ Р 54429-2011.
- ГОСТ Р 53246-2025 — актуальные общие требования к структурированным кабельным системам; редакция действует с 01.02.2026 и заменила ГОСТ Р 53246-2008.
- ГОСТ 31565-2012 — пожарная классификация кабельных изделий и области их применения.
- ГОСТ Р 59789-2021 — молниезащита зданий и сооружений; он не заменяет проектную схему подключения экрана, уравнивания потенциалов и защиты линии.
- IEEE 802.3 — семейство стандартов Ethernet, включая режимы дистанционного питания PoE.
Материал проверен инженерным отделом СТ-Групп.
Вопросы, которые возникают уже на монтаже
Подойдёт ли обычный коннектор RJ-45 для наружного кабеля?
Не всегда. Коннектор должен соответствовать типу и диаметру жилы, внешнему диаметру кабеля и конструкции экрана. Несовместимый коннектор может дать нестабильный контакт или не зафиксировать оболочку. Для конкретного артикула сверяйте совместимые компоненты в документации производителя, а наружное окончание размещайте в корпусе с требуемыми степенью защиты IP, УФ-стойкостью и температурным диапазоном.
Можно ли соединить наружную витую пару посередине трассы?
Непрерывный участок предпочтительнее. Если соединение неизбежно, используйте совместимый по категории и конструкции соединитель в рассчитанной на среду герметичной муфте. Соединение должно укладываться в допустимую топологию канала; для экранированной линии сохраняют предусмотренную проектом непрерывность экрана, а для PoE проверяют сопротивление и DCR unbalance. Готовую линию следует протестировать.
Как определить длину отреза кабеля для заказа?
К длине по плану добавьте вертикальные участки, обходы, вводы, технологические и сервисные петли. Универсальный процент запаса не подходит для всех трасс: итоговый метраж считайте по схеме монтажа. До оплаты проверьте доступную длину конкретного артикула и условия заказа отрезной продукции.
